遮蔽系统

目的

当角色装备了服装时：

• 它应该自然地隐藏角色的身体网格
• 启用适当的图层组合，而不会发生视觉冲突

要实现此目的，您必须正确理解并应用
绘图区域、覆盖区域和身体区域。

---

为什么需要遮蔽系统

• 单套衣服本身就很好用
• 但是当与其他服装搭配时，或者
• 重叠主体网格时

→ 可能会出现网格剪切或相交等视觉问题。

要防止这种情况：

• 定义应遮罩服装的哪些区域（绘图区域）
• 指定应隐藏哪些下层服装部分（覆盖区域）
• 隐藏角色身体的特定部位（身体区域）

---

遮罩系统概述

系统类型	描述	如何申请
绘制区域	要遮罩的服装区域	将 UV 放置在 UV 通道 2 上的指定区域中
覆盖区域	隐藏下层服装的部件	分配覆盖区域 ID
身体区域	装备时要隐藏的身体部位	分配身体区域 ID

---

1. 绘制区域

- 描述

• 使用 UV 通道 2 设置蒙版区域。
• 将 UV 壳放置到指定的区域区域。

- UV 通道 2 工作流程

1. 创建 UV 通道 2（Create UV Channel 2）
2. 将 UV 壳移动到正确的区域 ID 区域
3. 使用参考线以避免不同区域之间的重叠

- 区域 ID 示例

区域 ID	描述
胸	胸部区域
腹部上部	上腹部
LeftArmUpper	左上臂

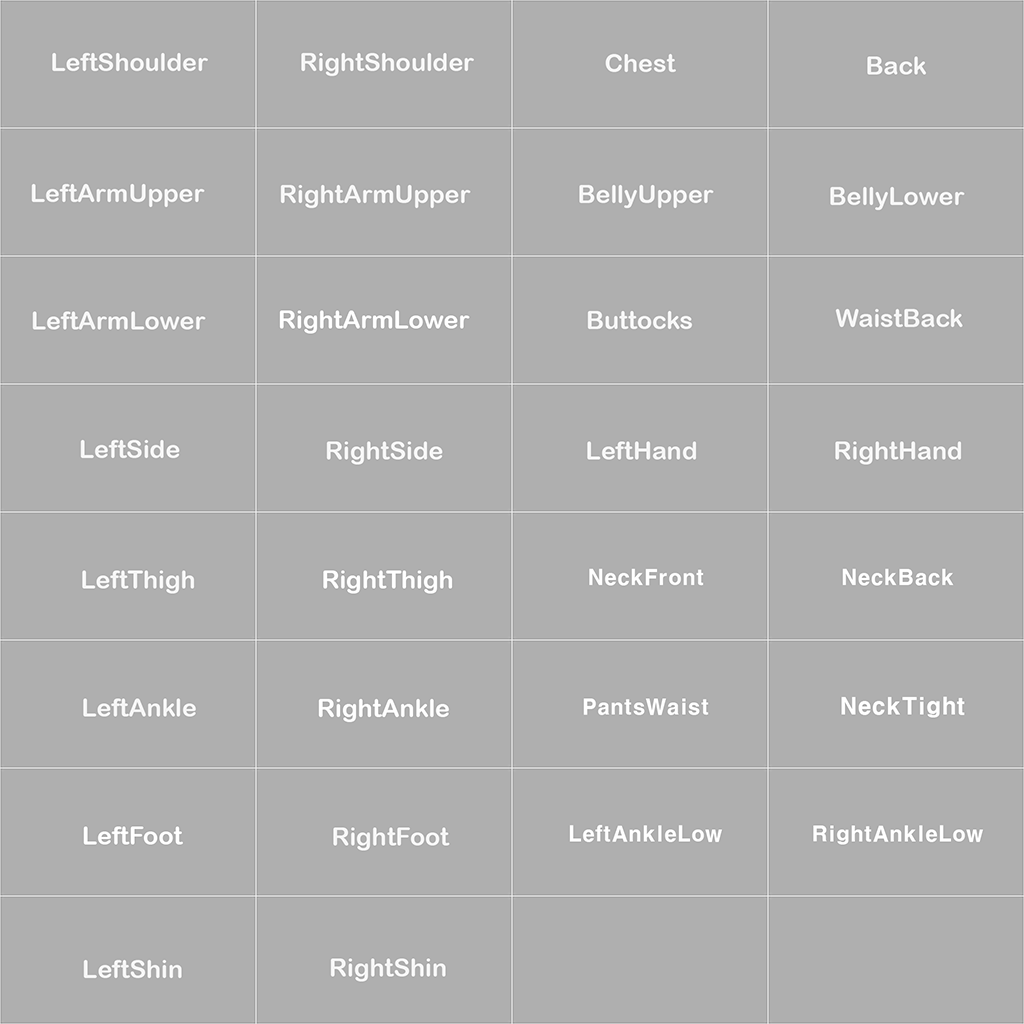

- UV 通道 2 区域指南

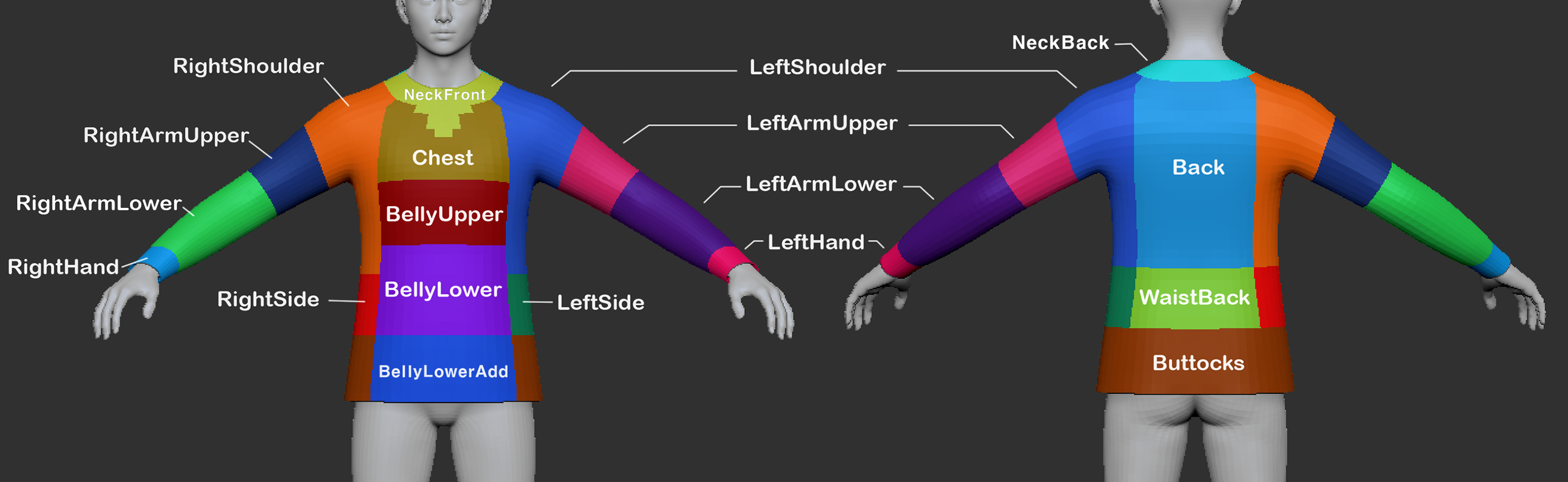

- 上层遮罩区域指南

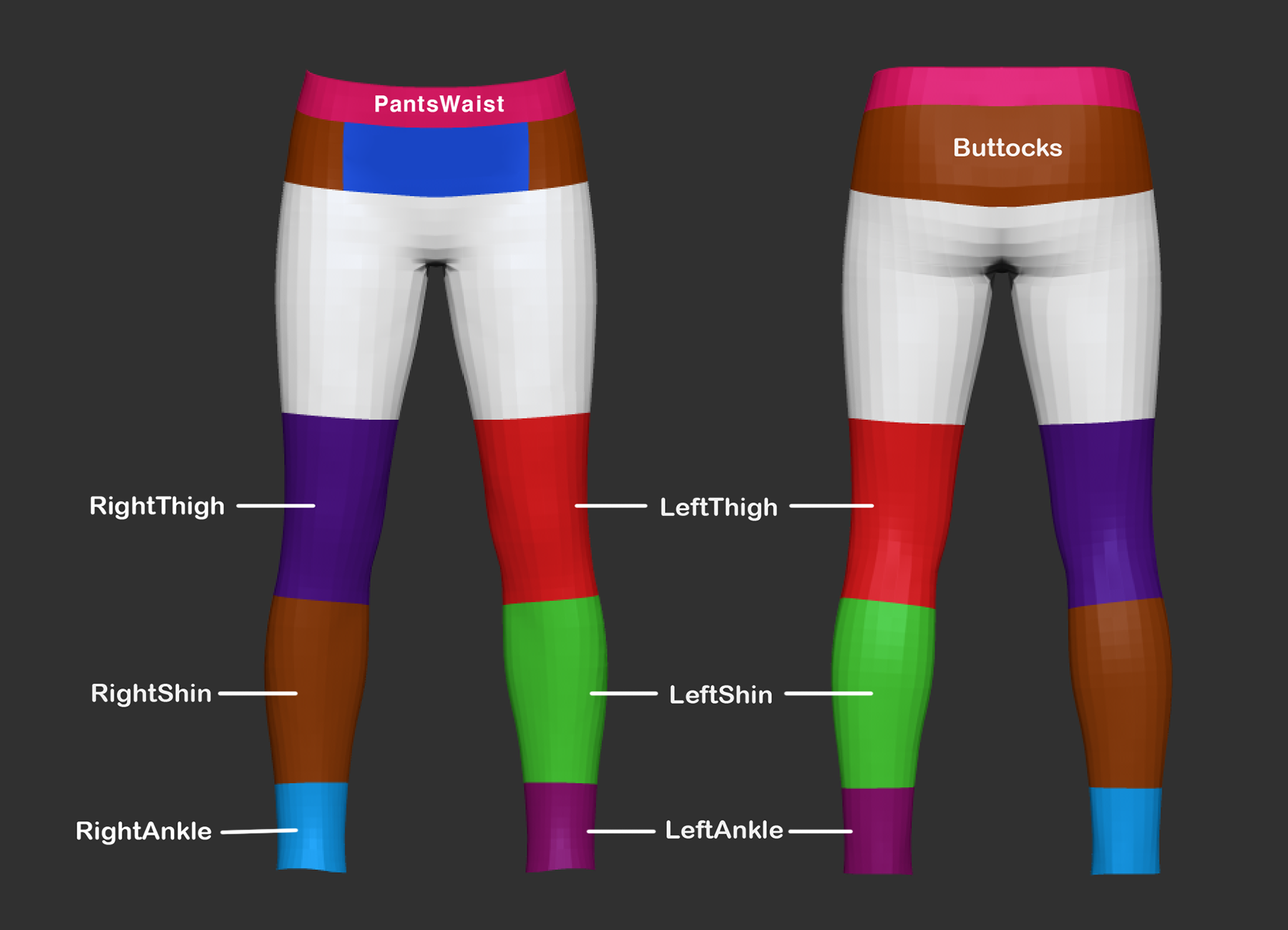

- 下层遮罩区域指南

---

2. 覆盖区域

-描述

• 当您的服装应该将另一套衣服隐藏在较低层时，请使用此选项。
• 示例：如果长上衣遮住了裤子的腰部，则设置为 PantsWaist 覆盖区域。
• 裤子的 Drawing Regions 中也必须具有 PantsWaist，并在 UV2 中正确设置。

- 覆盖区域工作流程

1. 在 "Covering Regions" 字段中添加个人或组 ID

---

3. 身体区域

-描述

• 定义在穿着服装时应隐藏角色身体网格的哪些部分。
• 用于防止身体部位戳穿衬衫、裤子、鞋子等。

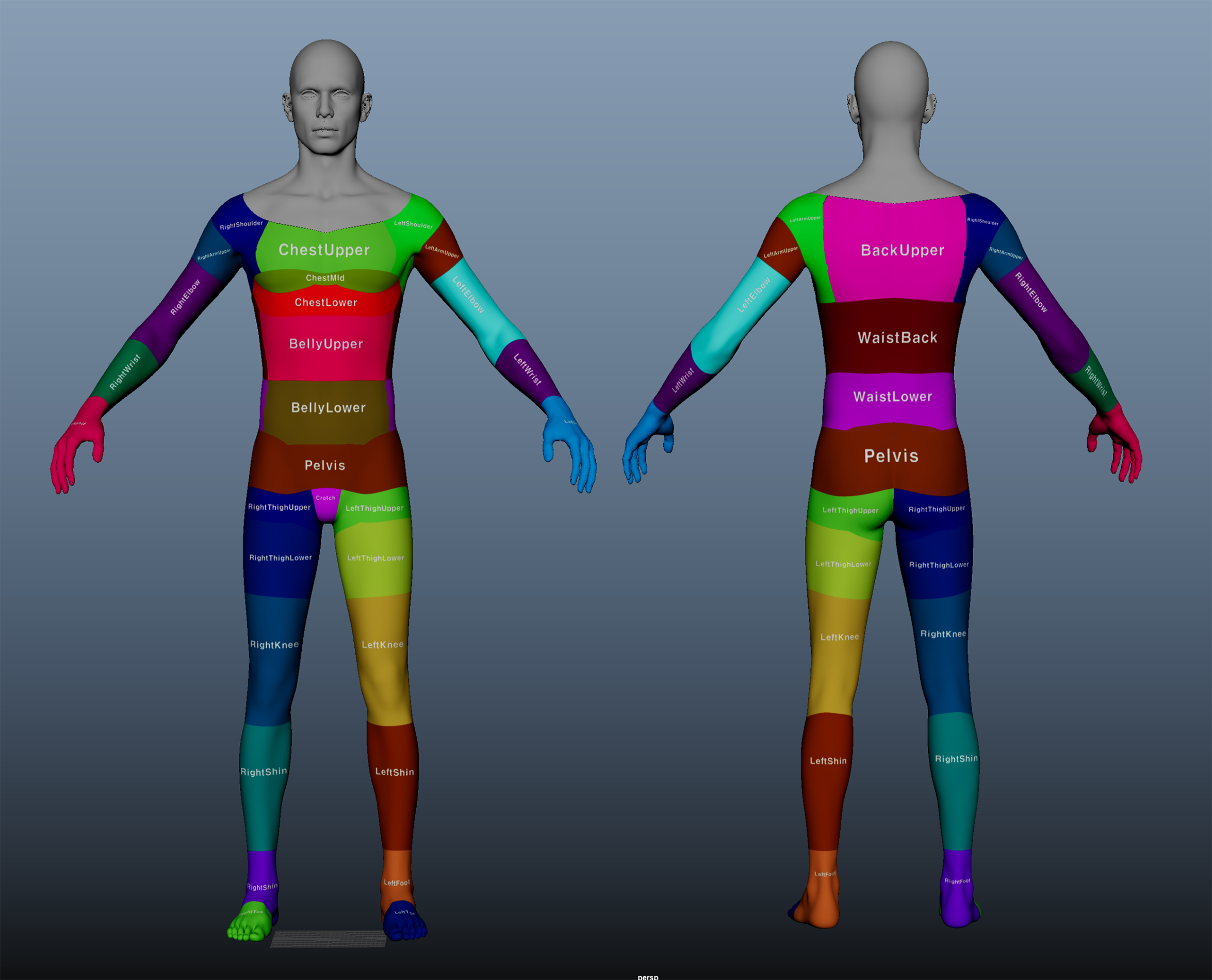

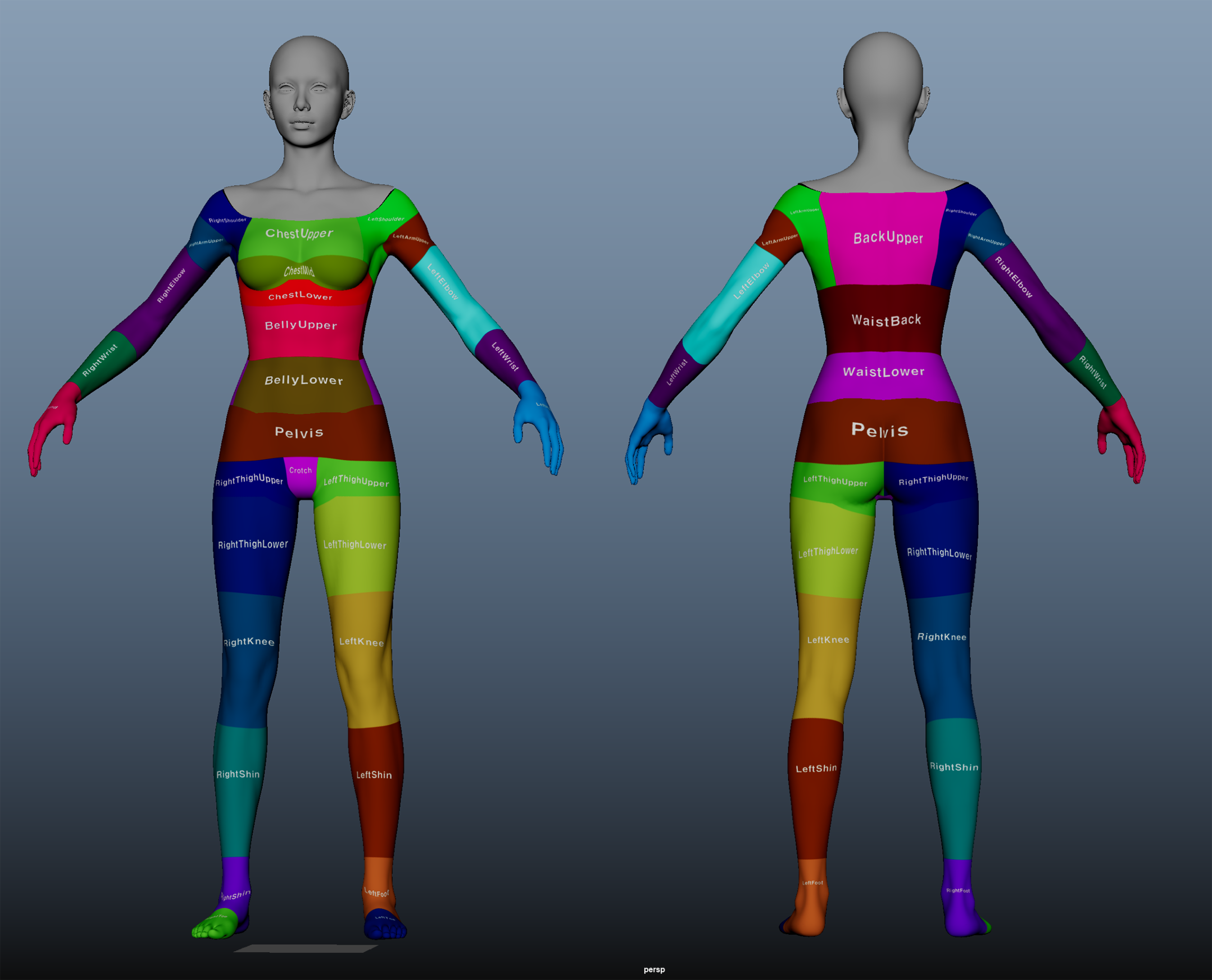

- 身体遮罩区域指南

---

完整 ID 列表 （摘要）

绘图 / 覆盖区域 （服装部件）	躯干区域（躯干部位）
LeftShoulder（左肩）、RightShoulder （右肩）	ChestUpper, BackUpper
胸部， 背部， 腹部上部	LeftArmUpper、LeftElbow
LeftArmUpper 和 RightArmUpper	BellyUpper， BellyLower
LeftThigh, RightThigh	腰背， 骨盆
左胫，右胫	左胫，右胫
LeftFoot （左脚）、RightFoot （右脚）	LeftFoot （左脚）、RightFoot （右脚）
等。	等。

---

组 ID 系统

组 ID 允许将多个区域 ID 捆绑到一个方便的设置中。

组 ID 名称	包含的区域示例
UpperBodyClosed 闭合	胸部、 BellyUpper、 背部、 LeftArmUpper、 RightArmUpper
底部中	腹部下部， 臀部， 左大腿， 右大腿
ArmsAll （阿姆斯全）	LeftArmUpper、LeftArmLower、RightArmUpper、RightArmLower

• 初学者可以使用 Group ID 进行更快的设置
• 高级用户可以添加单个 ID 以进行更多控制

---

常见错误和修复

错误	原因	解决方案
未设置 UV2	不包括 UV 通道 2	确保导出 UV2
我的衣服没有戴口罩	- UV2 设置不正确 - 缺少绘图区域 ID - 缺少匹配的覆盖区域 ID	- 修复 UV2 - 添加区域 ID
下装不戴面纱	- 缺少覆盖区域 ID - 下装上没有匹配的绘图区域	修复覆盖区域 ID
身体戳穿衣服	未设置躯体区域	添加正确的 Body Region ID

---

本章总结

清单	完成
创建并放置 UV 通道 2	✅
绘图区域集	✅
覆盖区域集	✅
Body Regions 集	✅
如果需要，使用组 ID	✅
